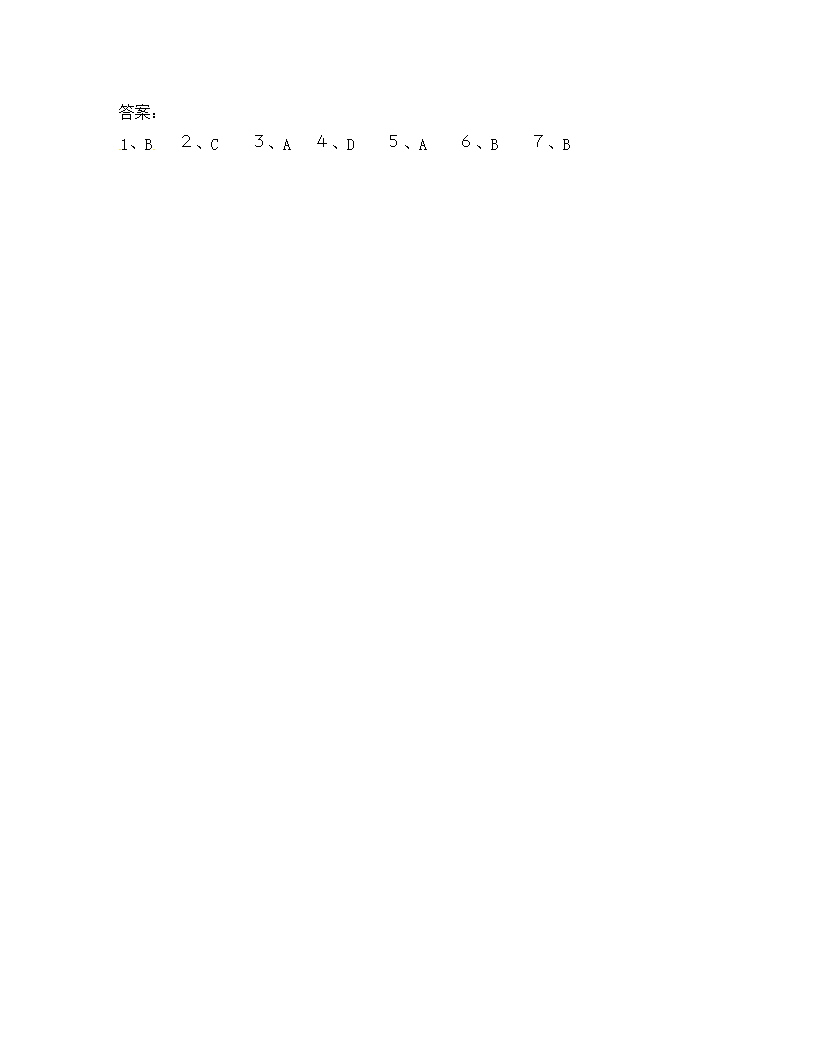

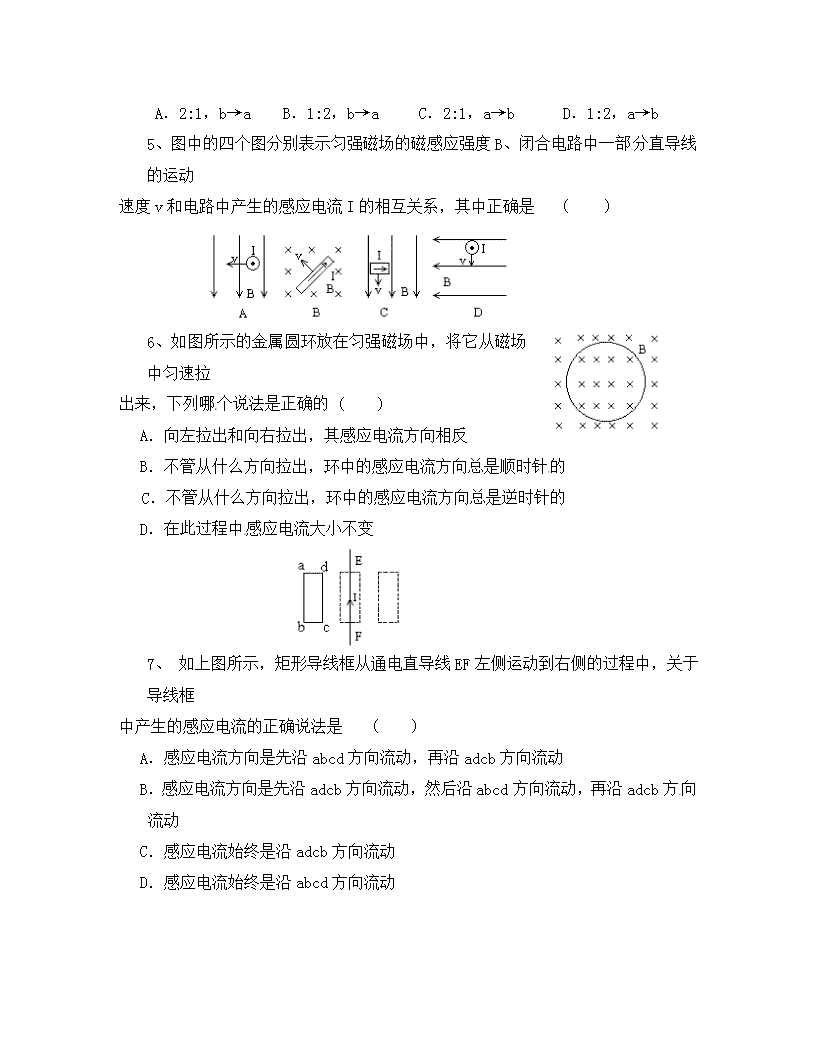

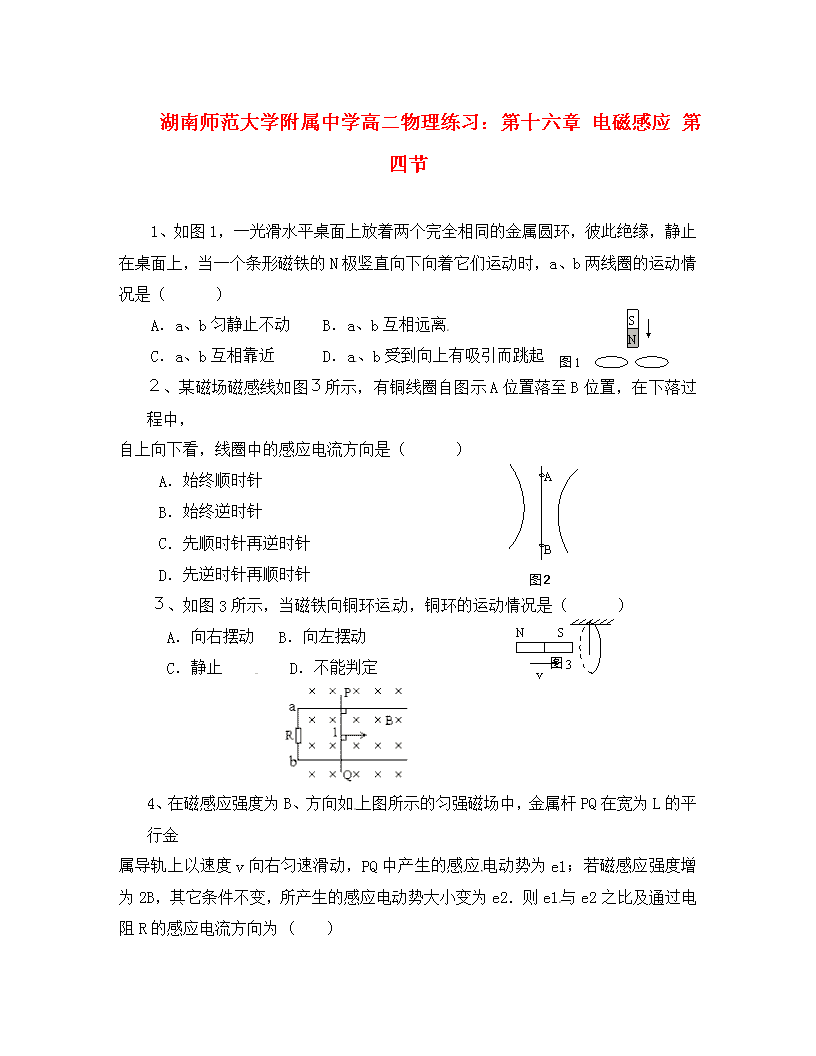

湖南师范大学附属中学高二物理练习：第十六章 电磁感应 第四节 ‎ ‎1、如图1，一光滑水平桌面上放着两个完全相同的金属圆环，彼此绝缘，静止在桌面上，当一个条形磁铁的N极竖直向下向着它们运动时，a、b两线圈的运动情况是（　　　）‎ N S ‎　 A．a、b匀静止不动　　B．a、b互相远离 图1‎ ‎　 C．a、b互相靠近　　　D．a、b受到向上有吸引而跳起 ‎２、某磁场磁感线如图３所示，有铜线圈自图示A位置落至B位置，在下落过程中，‎ 自上向下看，线圈中的感应电流方向是（　　　）‎ 图２‎ A B ‎　 A．始终顺时针 ‎　 B．始终逆时针 ‎　 C．先顺时针再逆时针 ‎　 D．先逆时针再顺时针 ‎　 ３、如图3所示，当磁铁向铜环运动，铜环的运动情况是（　　　）‎ ‎　 A．向右摆动 N S B．向左摆动 v C．静止 图3‎ 　　　D．不能判定 ‎4、在磁感应强度为B、方向如上图所示的匀强磁场中，金属杆PQ在宽为L的平行金 属导轨上以速度v向右匀速滑动，PQ中产生的感应电动势为e1；若磁感应强度增为2B，其它条件不变，所产生的感应电动势大小变为e2．则e1与e2之比及通过电阻R的感应电流方向为 ( )‎ A．2:1，b→a B．1:2，b→a C．2:1，a→b D．1:2，a→b ‎5、图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动 速度v和电路中产生的感应电流I的相互关系，其中正确是 　（　　）‎ ‎6、如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉 出来，下列哪个说法是正确的 ( ) ‎ A．向左拉出和向右拉出，其感应电流方向相反 B．不管从什么方向拉出，环中的感应电流方向总是顺时针的 ‎　C．不管从什么方向拉出，环中的感应电流方向总是逆时针的 D．在此过程中感应电流大小不变 ‎7、 如上图所示，矩形导线框从通电直导线EF左侧运动到右侧的过程中，关于导线框 中产生的感应电流的正确说法是 ( )‎ A．感应电流方向是先沿abcd方向流动，再沿adcb方向流动 B．感应电流方向是先沿adcb方向流动，然后沿abcd方向流动，再沿adcb方向流动 C．感应电流始终是沿adcb方向流动 D．感应电流始终是沿abcd方向流动 答案：‎ ‎1、B ２、C ３、A ４、D ５、A ６、B ７、B ‎　　　　　‎
