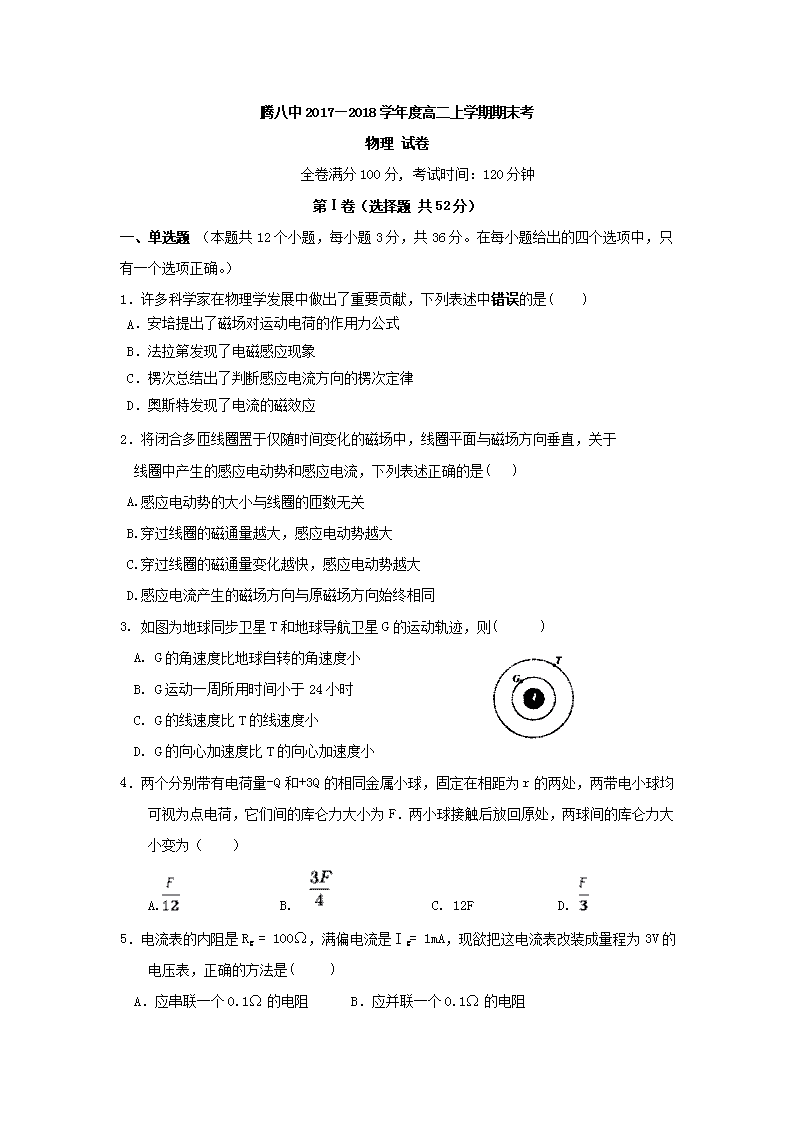

腾八中2017—2018学年度高二上学期期末考
物理 试卷
全卷满分100分, 考试时间：120分钟
第Ⅰ卷（选择题 共52分）
一、单选题 （本题共12个小题，每小题3分，共36分。在每小题给出的四个选项中，只有一个选项正确。）
1．许多科学家在物理学发展中做出了重要贡献，下列表述中错误的是( )
A．安培提出了磁场对运动电荷的作用力公式
B．法拉第发现了电磁感应现象
C．楞次总结出了判断感应电流方向的楞次定律
D．奥斯特发现了电流的磁效应
2．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于
线圈中产生的感应电动势和感应电流，下列表述正确的是( )
A.感应电动势的大小与线圈的匝数无关
B.穿过线圈的磁通量越大，感应电动势越大
C.穿过线圈的磁通量变化越快，感应电动势越大
D.感应电流产生的磁场方向与原磁场方向始终相同
3. 如图为地球同步卫星T和地球导航卫星G的运动轨迹，则( )
A. G的角速度比地球自转的角速度小
B. G运动一周所用时间小于24小时
C. G的线速度比T的线速度小
D. G的向心加速度比T的向心加速度小
4．两个分别带有电荷量 -Q和 +3Q的相同金属小球，固定在相距为r的两处，两带电小球均可视为点电荷，它们间的库仑力大小为F．两小球接触后放回原处，两球间的库仑力大小变为（ ）
A. B. C. 12F D.
5．电流表的内阻是Rg = 100Ω，满偏电流是Ｉg= 1mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是( )
A．应串联一个0.1Ω的电阻 B．应并联一个0.1Ω的电阻

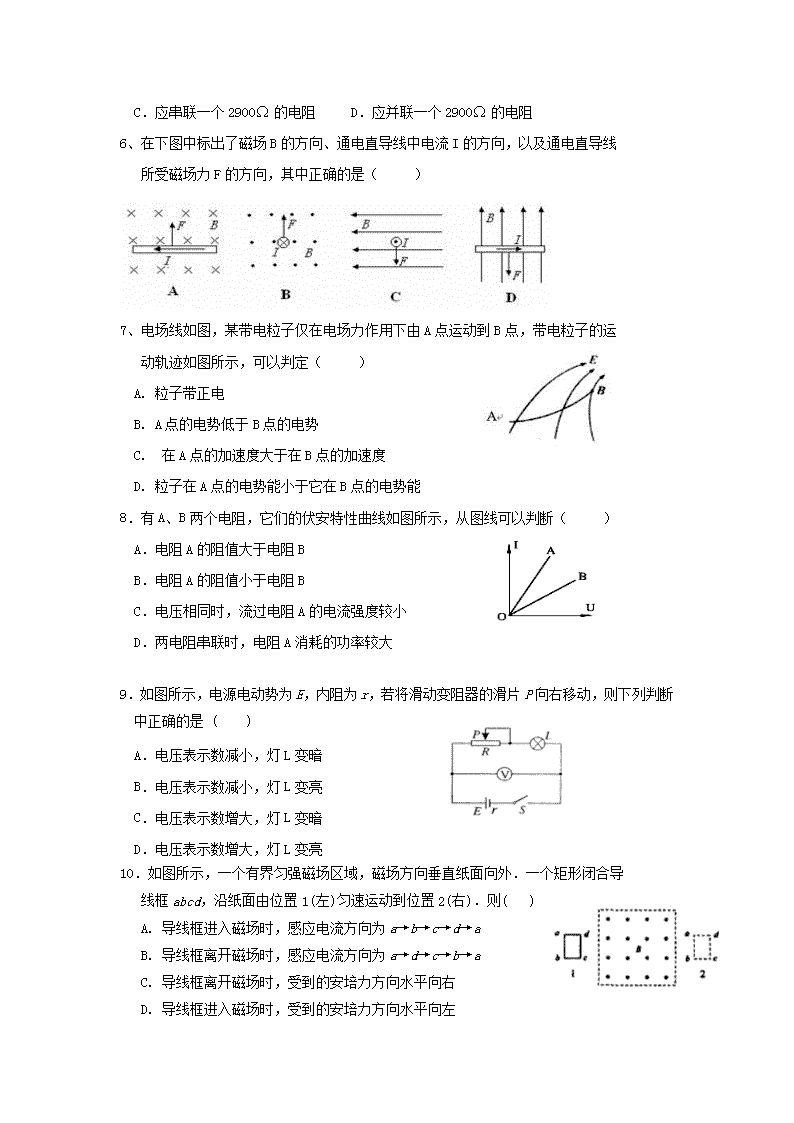

C．应串联一个2900Ω的电阻 D．应并联一个2900Ω的电阻
6、在下图中标出了磁场B的方向、通电直导线中电流I的方向，以及通电直导线
所受磁场力F的方向，其中正确的是（ ）
7、电场线如图，某带电粒子仅在电场力作用下由A点运动到B点，带电粒子的运
动轨迹如图所示，可以判定（ ）
A. 粒子带正电
B. A点的电势低于B点的电势
C. 在A点的加速度大于在B点的加速度
D. 粒子在A点的电势能小于它在B点的电势能
8．有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）
A．电阻A的阻值大于电阻B
B．电阻A的阻值小于电阻B
C．电压相同时，流过电阻A的电流强度较小
D．两电阻串联时，电阻A消耗的功率较大
9．如图所示，电源电动势为E，内阻为r，若将滑动变阻器的滑片P向右移动，则下列判断中正确的是 ( )
A．电压表示数减小，灯L变暗
B．电压表示数减小，灯L变亮
C．电压表示数增大，灯L变暗
D．电压表示数增大，灯L变亮
10．如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导
线框abcd，沿纸面由位置1(左)匀速运动到位置2(右)．则( )
A. 导线框进入磁场时，感应电流方向为a→b→c→d→a
B. 导线框离开磁场时，感应电流方向为a→d→c→b→a
C. 导线框离开磁场时，受到的安培力方向水平向右
D. 导线框进入磁场时，受到的安培力方向水平向左

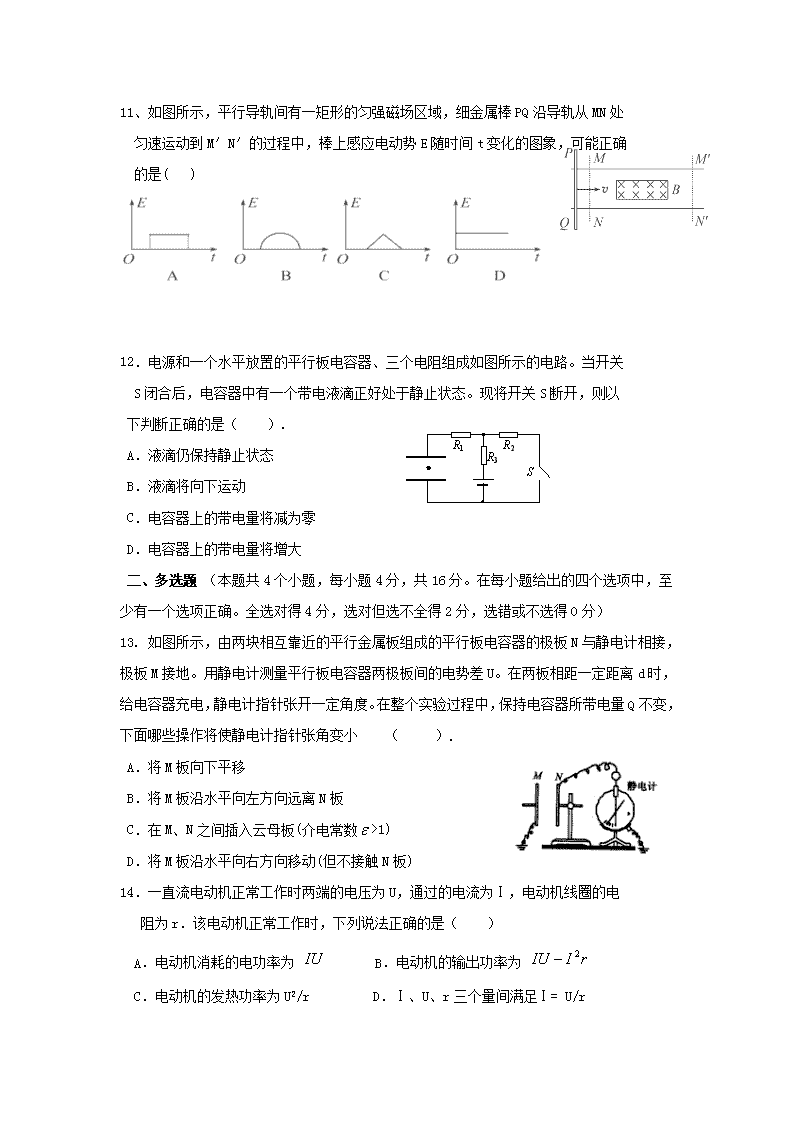

11、如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处
匀速运动到M′N′的过程中，棒上感应电动势E随时间t变化的图象，可能正确
的是( )
12．电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关
S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以
R1
R2
R3
S
下判断正确的是（ ）.
A．液滴仍保持静止状态
B．液滴将向下运动
C．电容器上的带电量将减为零
D．电容器上的带电量将增大
二、多选题 （本题共4个小题，每小题4分，共16分。在每小题给出的四个选项中，至少有一个选项正确。全选对得4分，选对但选不全得2分，选错或不选得0分）
13. 如图所示，由两块相互靠近的平行金属板组成的平行板电容器的极板N与静电计相接，极板M接地。用静电计测量平行板电容器两极板间的电势差U。在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。在整个实验过程中，保持电容器所带电量Q不变，下面哪些操作将使静电计指针张角变小 （ ）.
A．将M板向下平移
B．将M板沿水平向左方向远离N板
C．在M、N之间插入云母板(介电常数>1)
D．将M板沿水平向右方向移动(但不接触N板)
14．一直流电动机正常工作时两端的电压为U，通过的电流为Ⅰ，电动机线圈的电
阻为r．该电动机正常工作时，下列说法正确的是（ ）
A．电动机消耗的电功率为 B．电动机的输出功率为
C．电动机的发热功率为U2/r D．Ⅰ、U、r三个量间满足Ⅰ= U/r
15．有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在下图所示的平面内，O点为两根导线连线的中点，M、N为两导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度，下列说法中正确的是( )
A．M点和N点的磁感应强度大小相等，方向相同
B．M点和N点的磁感应强度大小相等，方向相反
C．在线段MN上各点的磁感应强度都不可能为零
D．在线段MN上只有一点的磁感应强度为零
16．如图为质谱仪的工作原理图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E．平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2．平板S下方有强度为B0的匀强磁场．下列表述正确的是（ ）．
A．速度选择器中的磁场方向垂直纸面向里
B．速度选抒器中的磁场方向垂直纸面向外
C．能迪过狭缝P的带电粒子的速率等于
D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小
第Ⅱ卷（非选择题 共48分）
三、实验题（每空2分，共18分）
17．(1)某同学要用多用电表测一只电阻，已知多用电表电阻档有4个倍率，分别为×1k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量发现指针偏转角度太大（指针位置如图中虚线所示）. 为了较准确地进行测量，请你补充完整接下去应该进行的主要操作步骤：A:调节选择开关旋钮，选择× 倍率；
B:两表笔短接，调节欧姆调零旋钮，使指针指在0Ω处；
C:重新测量并读数．若这时刻度盘上的指针位置如图中实线所示，则该电阻的阻值
为 Ω；D:测量完毕，把选择开关旋钮打至OFF档（或交流电压最高档）.
20
25
(2) 在“测定金属电阻率”的实验过程中：正确操作获得金属丝的直径的读数如图所示，则它的读数是______mm。
18. 利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。（1）应该选择的实验电路是图中的________（选项“甲”或“乙”）。
（2）现有电流表（0—0.6A），开关和导线若干，以及以下器材：
A．电压表（0—15V） B．电压表（0—3V）
C．滑动变阻器（0—50Ω） D．滑动变阻器（0—500Ω）
实验中电压表应选用________，滑动变阻器应选用__________（选填相应器材前的字母）。
（3）某同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U-I图线。
（4）根据（3）中所画图线可得出干电池的电动势E=____V，内电阻r=_____
四、计算题（本题共4小题，共30分。要求写出必要的文字说明、主要方程式和重要演算步骤，有数值计算的要明确写出数值和单位，只有最终结果的不得分。）
19．(6分)一个静止在水平面上的物体，质量ｍ＝0.5Kg，在水平恒力Ｆ的作用下，从静止开始运动。4.0ｓ末的速度是４m/s，物体与水平面间的动摩擦因素为0.2 。（ｇ＝10m/s2）求：
⑴物体的加速度的大小；⑵水平力的大小。
20．（6分）重为G=0.1N的金属棒ab，放在光滑的平行金属导轨上，如图所示，轨道间距为
L=0.5m，所在平面与水平面的夹角为30º,匀强磁场垂直于轨道平面向上，电源电动势E=3V，金属棒电阻R=6Ω，其余电阻不计，若金属棒恰好静止，求：磁感应强度的大小。
21．（8分）如图13所示，半径为R的半圆槽木块固定在水平地面上，质量为m的小球以某速度从A点无摩擦地滚上半圆槽，小球通过最高点B后落到水平地面上的C点，已知AC=AB=2R。求：（1）小球在B点时的速度大小为多少？
（2）小球刚达A点时对半圆槽木块的压力为多少？
22．（10分）如图所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中存在匀强磁场，磁场方向垂直xOy平面（纸面）向外，一电荷量为q、质量为m的带正电的运动粒子，经过y轴上y=h处的点P1时速率为v0，方向沿x轴正方向；然后，经过x轴上x=2h处的P2点进入磁场，并经过y轴上y=-2h处的P3点。不计重力。求：
(1)电场强度的大小；
(2)粒子到达P2时速度的大小和方向；
(3)磁感应强度的大小。
腾八中2017—2018学年度高二上学期期末考
物理参考答案
一、单项选择题(36分)
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
A
C
B
D
C
C
A
B
C
D
A
D
二、多项选择题(16分)
题号
13
14
15
16
答案
CD
AB
BD
BC
三、实验题(18分)
17. （1） 10 120 0.730
18. 甲图 B、C 1.5 0.83
四.计算题(30分)
19. (6分) (1) (2) 1.5N
20. (6分) 回路中的电流I==0.5A
对金属棒受力分析如图所示，根据平衡条件，有
F=Gsin30º
又 F=BIL
由以上三式，代入数据，解得B=0.2T
21．（8分）解：（1）设小球在B点时的速度为。由平抛运动规律可知：
，。
联立解得：。
22. (10分) 解：(1)粒子在电场、磁场中运动的轨迹如图所示，设粒子从P1点到P2点的时间为t，电场强度的大小为 E，粒子在电场中的加速度为a
由牛顿第二定律得qE=ma ①
由运动学公式有2h=v0t ②， ③
由①②③式解得 ④
(2)粒子到达P2时速度v沿x轴方向的分量仍为v0，沿y轴方向分量为v1，与x轴的夹角为θ，则有
⑤， ⑥， ⑦
由①④⑤式得v1=v0 ⑧
由⑥⑦⑧式得
(3)设磁场的磁感应强度为B，在洛伦兹力作用下粒子做匀速圆周运动，由牛顿第二定律及向心力公式得
qvB
r是圆周的半径，此圆周与x轴和y轴的交点分别为P2、P3，因为OP2=OP3、θ=45°，由几何关系可知，连线P2P3为圆周轨道的直径，由此可得
所以
