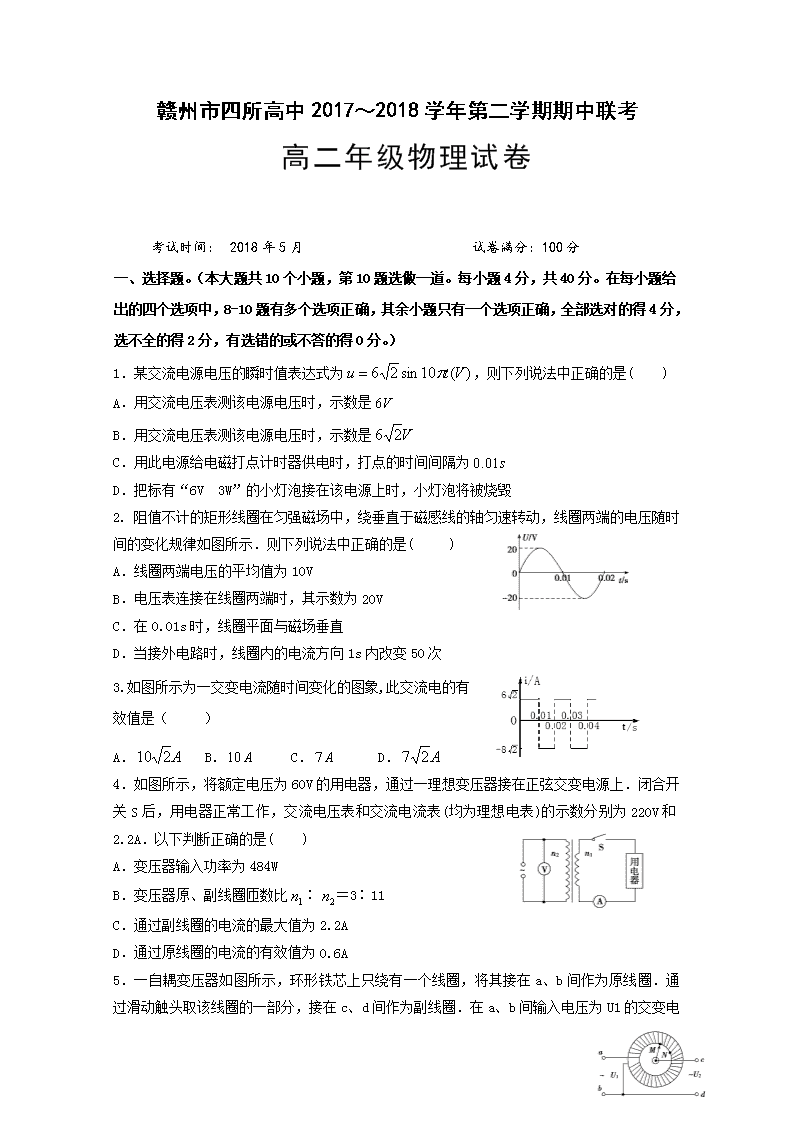

赣州市四所高中2017～2018学年第二学期期中联考
高二年级物理试卷
考试时间： 2018年5月 试卷满分：100分
一、选择题。（本大题共10个小题，第10题选做一道。每小题4分，共40分。在每小题给出的四个选项中，8-10题有多个选项正确，其余小题只有一个选项正确，全部选对的得4分，选不全的得2分，有选错的或不答的得0分。）
1．某交流电源电压的瞬时值表达式为，则下列说法中正确的是( )
A．用交流电压表测该电源电压时，示数是
B．用交流电压表测该电源电压时，示数是
C．用此电源给电磁打点计时器供电时，打点的时间间隔为
D．把标有“6V 3W”的小灯泡接在该电源上时，小灯泡将被烧毁
2. 阻值不计的矩形线圈在匀强磁场中，绕垂直于磁感线的轴匀速转动，线圈两端的电压随时间的变化规律如图所示．则下列说法中正确的是( )
A．线圈两端电压的平均值为10V
B．电压表连接在线圈两端时，其示数为20V
C．在0.01s时，线圈平面与磁场垂直
D．当接外电路时，线圈内的电流方向1s内改变50次
3.如图所示为一交变电流随时间变化的图象,此交流电的有
效值是（ ）
A． B． C． D．
4．如图所示，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A．以下判断正确的是( )
A．变压器输入功率为484W
B．变压器原、副线圈匝数比∶＝3∶11
C．通过副线圈的电流的最大值为2.2A
D．通过原线圈的电流的有效值为0.6A

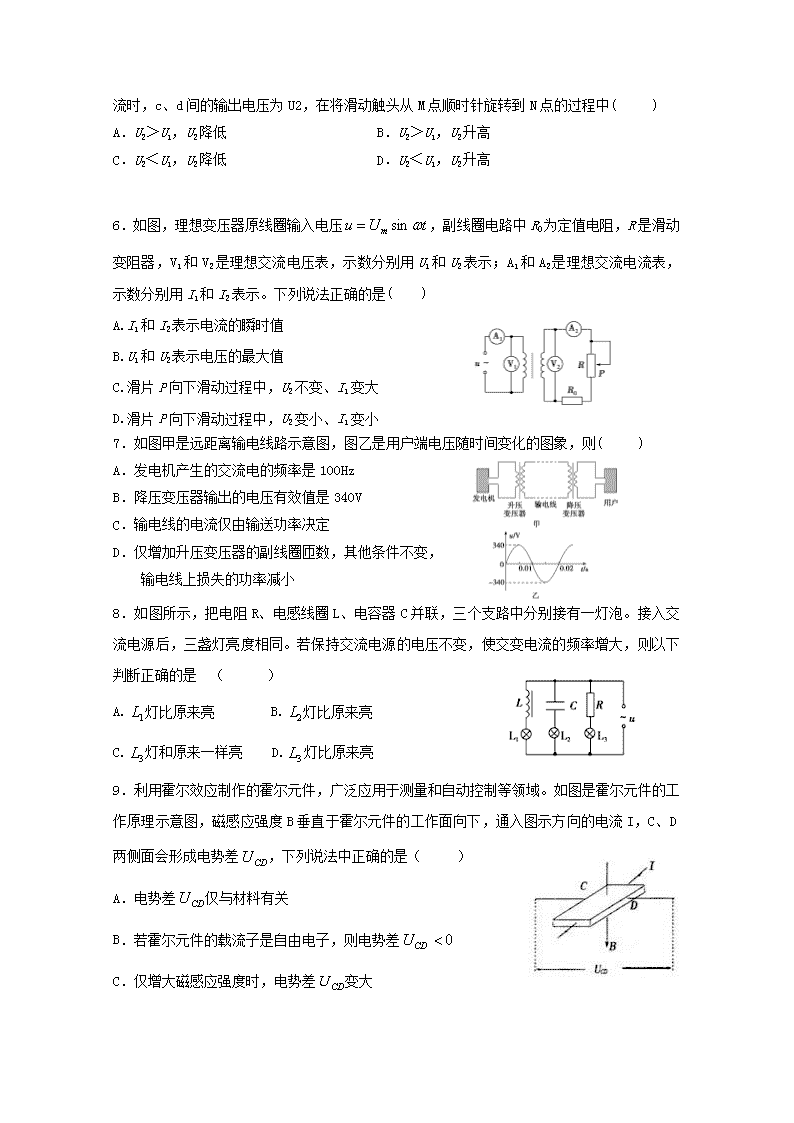

5．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中( )
A．U2＞U1，U2降低 B．U2＞U1，U2升高
C．U2＜U1，U2降低 D．U2＜U1，U2升高
6．如图，理想变压器原线圈输入电压，副线圈电路中R0为定值电阻，R是滑动变阻器，V1和V2是理想交流电压表，示数分别用U1和U2表示；A1和A2是理想交流电流表，示数分别用I1和I2表示。下列说法正确的是( )
A.I1和I2表示电流的瞬时值
B.U1和U2表示电压的最大值
C.滑片P向下滑动过程中，U2不变、I1变大
D.滑片P向下滑动过程中，U2变小、I1变小
7．如图甲是远距离输电线路示意图，图乙是用户端电压随时间变化的图象，则( )
A．发电机产生的交流电的频率是100Hz
B．降压变压器输出的电压有效值是340V
C．输电线的电流仅由输送功率决定
D．仅增加升压变压器的副线圈匝数，其他条件不变，
输电线上损失的功率减小
8．如图所示，把电阻R、电感线圈L、电容器C并联，三个支路中分别接有一灯泡。接入交流电源后，三盏灯亮度相同。若保持交流电源的电压不变，使交变电流的频率增大，则以下判断正确的是 （ ）
A.灯比原来亮 B.灯比原来亮
C.灯和原来一样亮 D.灯比原来亮
9． 利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域。如图是霍尔元件的工作原理示意图，磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I，C、D两侧面会形成电势差，下列说法中正确的是（ ）
A．电势差仅与材料有关
B．若霍尔元件的载流子是自由电子，则电势差
C．仅增大磁感应强度时，电势差
变大
D．若增大通入的电流I，则电势差变小

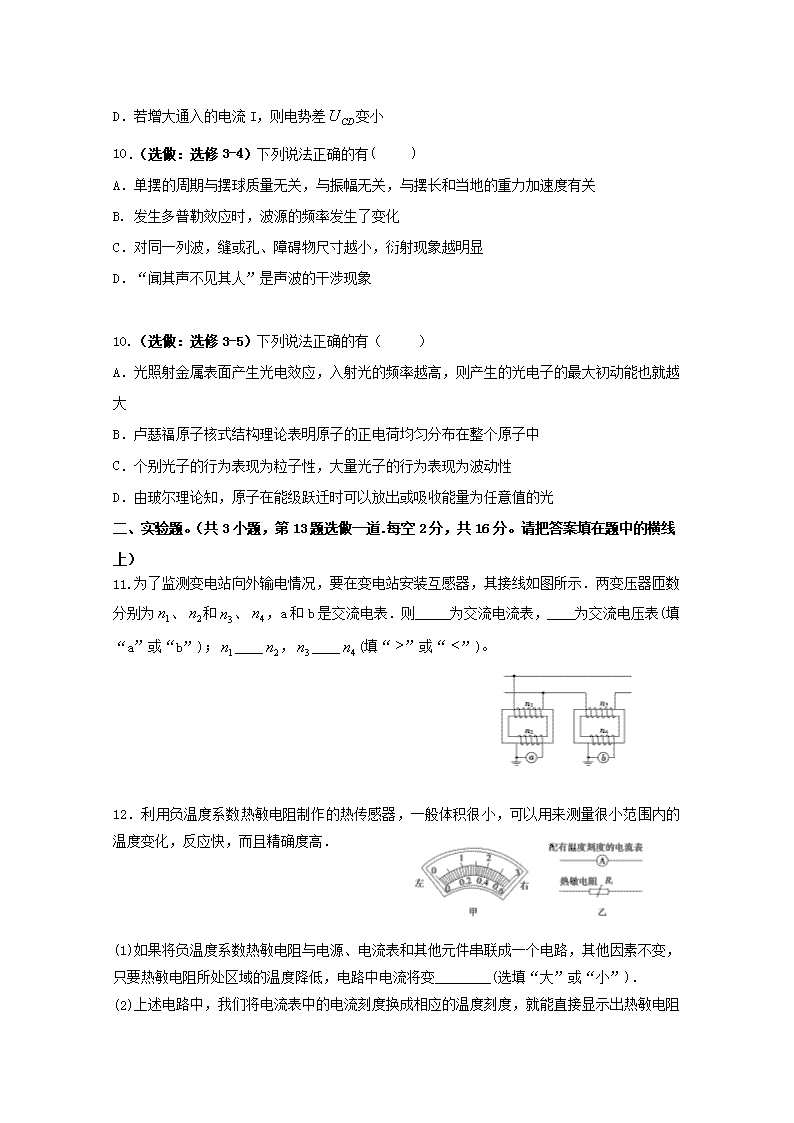

10．（选做：选修3-4）下列说法正确的有( )
A．单摆的周期与摆球质量无关，与振幅无关，与摆长和当地的重力加速度有关
B. 发生多普勒效应时，波源的频率发生了变化
C．对同一列波，缝或孔、障碍物尺寸越小，衍射现象越明显
D．“闻其声不见其人”是声波的干涉现象
10.（选做：选修3-5）下列说法正确的有（ ）
A．光照射金属表面产生光电效应，入射光的频率越高，则产生的光电子的最大初动能也就越大
B．卢瑟福原子核式结构理论表明原子的正电荷均匀分布在整个原子中
C．个别光子的行为表现为粒子性，大量光子的行为表现为波动性
D．由玻尔理论知，原子在能级跃迁时可以放出或吸收能量为任意值的光
二、实验题。（共3小题，第13题选做一道.每空2分，共16分。请把答案填在题中的横线上）
11.为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示．两变压器匝数分别为、和、，a和b是交流电表．则_____为交流电流表，____为交流电压表(填“a”或“b”)；____，____(填“”或“”)。
12．利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高．
(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变________(选填“大”或“小”)．
(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度．如果刻度盘正中的温度为20℃(如图甲所示)，则25℃的刻度应在20℃的刻度的________(选填“左”或“右”)侧．
13.（选做：选修3-4）如图所示为两列相干水波的叠加情况，图中实线表示波峰，虚线表示波谷，两列波的振幅均为5cm，且图示范围内振幅不变，波速和波长分别为1m/s和1m，则图示时刻C、D点是振动_____(填“加强”或“减弱”)点，A、B两质点的竖直高度差为_____ cm。
13．（选做：选修3-5）如图所示，一静电计与锌板相连，在A处用一弧光灯照射锌板，关灯后，指针保持一定偏角．
(1)现用一带负电的金属小球(带电量小于锌板带电量)与锌板接触，则静电计指针偏角将________(填“增大”“减小”或“不变”)．
(2)使静电计指针回到零，再用相同强度的钠灯发出的黄光照射锌板，静电计指针无偏转．那么，若改用强度更大的红外线照射锌板，可观察到静电计指针________(填“有”或“无”)偏转．
三、计算题。（本大题共4小题，第17题选做一道。共44分。把答案填在题中的横线上或按题目要求作答。解答时应写出必要的文字说明、方程式或重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
14. (12分）如图所示，N＝50匝的矩形线圈abcd，ab边长＝20cm，ad边长＝25cm，放在磁感应强度B＝0.4T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以ω＝100πrad/s匀速转动，线圈电阻r＝1Ω，外电路电阻R＝9Ω， t＝0时线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里．求：
(1)t＝0时感应电流的方向；
(2)感应电动势的瞬时值表达式；
(3)从图示位置转过90°的过程中流过电阻R的电荷量．
15．(10分）如图所示，一个变压器(可视为理想变压器)的原线圈接在220V的交流电上，向额定电压为的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA时，熔丝就熔断．
(1)熔丝的熔断电流是多大？
(2)当副线圈电路中电流为10mA时，变压器的输入功率是多大？
16．(12分）一座小型发电站的输出功率是20kW，输电线路总电阻是5Ω.
(1)若输电电压是400V，输电线路损耗的功率是多少？
(2)若改用5000 V高压输电，用户端利用∶＝22∶1的变压器降压，用户得到的电压是多少？
17．(10分)（选做：选修3-4）如图为沿x轴向右传播的简谐横波在t＝1.2 s时的波形．位于坐标原点处的观察者观察到在4 s内有10个完整的波经过该点．
(1)求该波的振幅、频率、周期和波速；
(2)画出平衡位置在x轴上x＝2 m处的质点
在0～0.6秒内的振动图象．
17．(10分)（选做：选修3-5）氢原子的能级图如图所示，普朗克常量，一群氢原子在n＝4的激发态时，问：
(1)要使氢原子电离，入射光子的最小能量是多少？
(2)能放出的光子几种频率的光子？最大能量是多少？
(3)所放出光子的最小波长？
赣州市四所高中2017～2018学年第二学期期中联考
高二年级物理试卷答案
一、选择题。（本大题共10个小题，第10题选做一道。每小题4分，共40分。在每小题给出的四个选项中，8-10题有多个选项正确，其余小题只有一个选项正确，全部选对的得4分，选不全的得2分，有选错的或不答的得0分。）
题号
1
2
3
4
5
6
7
8
9
10
答案
A
C
B
D
C
C
D
BC
BC
AC
二、实验题。（共3小题，第13题选做一道.每空2分，共16分。请把答案填在题中的横线上）
11. b a > <
12. 小 右
13. （选做：选修3-4 ） 减弱 20cm
13．（选做：选修3-5） 减小 无
14.解析：
(1)根据右手定则，线圈感应电流方向为adcba. 2分
(2)图示位置的感应电动势最大，其大小为
Em＝NBl1l2ω 2分
代入数据得Em＝314 V 1分
感应电动势的瞬时值表达式
e＝Emcos ωt＝314cos(100πt) V. 2分
(3)从t＝0起转过90°过程中，Δt内流过R的电荷量：
q＝Δt＝＝ 4分
代入数据得q＝0.1 C. 1分
答案：(1)感应电流方向沿adcba (2)e＝314cos (100πt) V (3)0.1
15.解析：
(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2
，根据理想变压器的输入功率等于输出功率，则U1I1＝U2I2. 3分
当I2＝12 mA时，I1即为熔断电流，I1＝I2≈0.98 A. 3分
(2)当副线圈电流为I2′＝10 mA时，变压器的输入功率为P1，
所以P1＝P2＝I2′U2＝180 W. 4分
答案：(1) 0.98 A (2) 180 W
16.解析：
(1)输电线上的电流为
I＝＝ A＝50 A， 2分
输电线路损耗的功率为
P损＝I2R＝502×5 W＝12 500 W＝12.5 kW. 2分
(2)改用高压输电后，输电线上的电流变为
I′＝＝ A＝4 A， 2分
用户端在变压器降压前获得的电压
U1＝U′－I′R＝(5 000－4×5) V＝4 980 V 3分
根据＝可知，用户得到的电压为
U2＝U1＝×4 980 V＝226.4 V. 3分
答案：(1)12.5 kW (2)226.4 V
17． (10分)（选做：选修3-4）
解析 (1)该波的振幅A＝0.1 m 1分
频率f＝＝2.5 Hz 2分
周期T＝＝0.4 s 2分
波速v＝λf＝5 m/s. 2分
(2)如图所示 3分
答案：(1)0.1 m 2.5 Hz 0.4 s 5 m/s (2)见解析
17.(10分)（选做：选修3-5）
解析 (1)E4＝－0.85 eV
使氢原子电离需要的最小能量是E＝0.85 eV 2分
(2) 6种 2分
从n＝4能级跃迁到n＝1能级时，辐射的光子能量最大．
ΔE＝E4－E1＝12.75 eV. 2分
(3) 4分
答案： (1)0.85 eV (2) 6种 12.75 eV （3）
