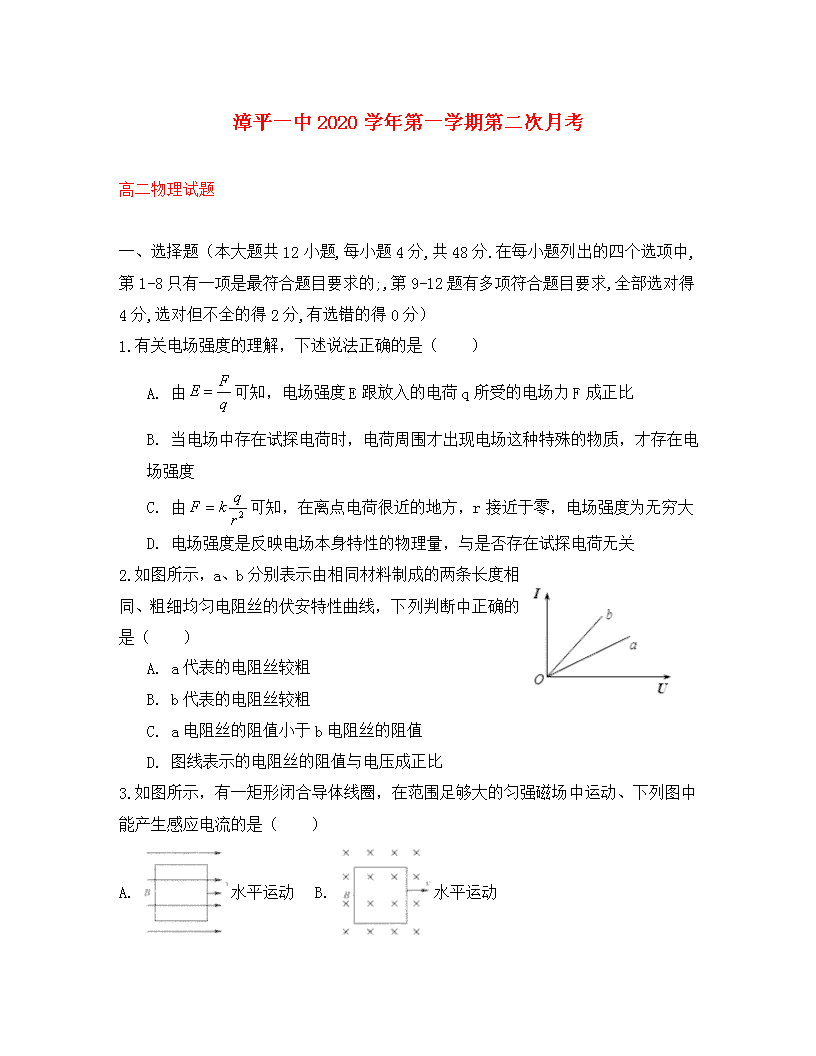

漳平一中2020学年第一学期第二次月考
高二物理试题
一、选择题（本大题共12小题,每小题4分,共48分.在每小题列出的四个选项中,第1-8只有一项是最符合题目要求的;,第9-12题有多项符合题目要求,全部选对得4分,选对但不全的得2分,有选错的得0分）
1.有关电场强度的理解，下述说法正确的是（ ）
A. 由可知，电场强度E跟放入的电荷q所受的电场力F成正比
B. 当电场中存在试探电荷时，电荷周围才出现电场这种特殊的物质，才存在电场强度
C. 由可知，在离点电荷很近的地方，r接近于零，电场强度为无穷大
D. 电场强度是反映电场本身特性的物理量，与是否存在试探电荷无关
2.如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是（ ）
A. a代表的电阻丝较粗
B. b代表的电阻丝较粗
C. a电阻丝的阻值小于b电阻丝的阻值
D. 图线表示的电阻丝的阻值与电压成正比
3.如图所示，有一矩形闭合导体线圈，在范围足够大的匀强磁场中运动、下列图中能产生感应电流的是（ ）
A. 水平运动 B. 水平运动

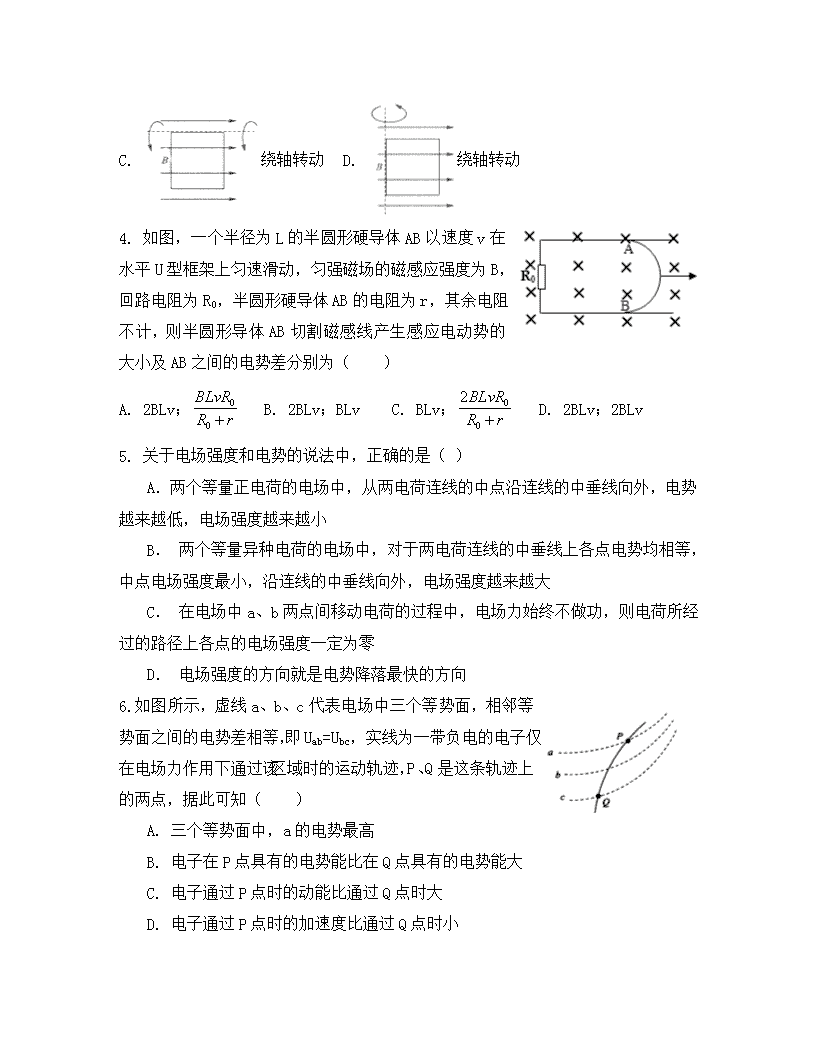

C. 绕轴转动 D. 绕轴转动
4. 如图，一个半径为L的半圆形硬导体AB以速度v在水平U型框架上匀速滑动，匀强磁场的磁感应强度为B，回路电阻为R0，半圆形硬导体AB的电阻为r，其余电阻不计，则半圆形导体AB切割磁感线产生感应电动势的大小及AB之间的电势差分别为（ ）
A. 2BLv； B. 2BLv；BLv C. BLv； D. 2BLv；2BLv
5. 关于电场强度和电势的说法中，正确的是（ ）
A． 两个等量正电荷的电场中，从两电荷连线的中点沿连线的中垂线向外，电势越来越低，电场强度越来越小
B． 两个等量异种电荷的电场中，对于两电荷连线的中垂线上各点电势均相等，中点电场强度最小，沿连线的中垂线向外，电场强度越来越大
C． 在电场中a、b两点间移动电荷的过程中，电场力始终不做功，则电荷所经过的路径上各点的电场强度一定为零
D． 电场强度的方向就是电势降落最快的方向
6.如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc，实线为一带负电的电子仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（ ）
A. 三个等势面中，a的电势最高
B. 电子在P点具有的电势能比在Q点具有的电势能大
C. 电子通过P点时的动能比通过Q点时大
D. 电子通过P点时的加速度比通过Q点时小

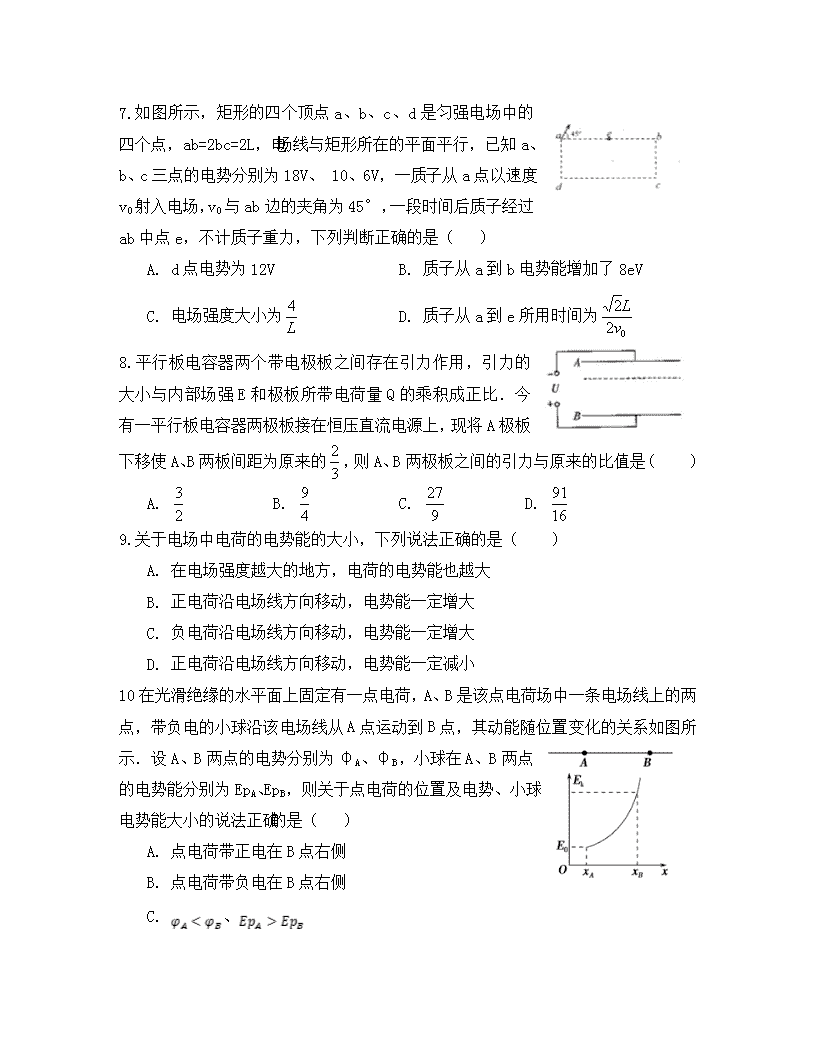

7.如图所示，矩形的四个顶点a、b、c、d是匀强电场中的四个点，ab=2bc=2L，电场线与矩形所在的平面平行，已知a、b、c三点的电势分别为18V、 10、6V，一质子从a点以速度v0射入电场，v0与ab边的夹角为45°，一段时间后质子经过ab中点e，不计质子重力，下列判断正确的是（ ）
A. d点电势为12V B. 质子从a到b电势能增加了8eV
C. 电场强度大小为 D. 质子从a到e所用时间为
8.平行板电容器两个带电极板之间存在引力作用，引力的大小与内部场强E和极板所带电荷量Q的乘积成正比．今有一平行板电容器两极板接在恒压直流电源上，现将A极板下移使A、B两板间距为原来的，则A、B两极板之间的引力与原来的比值是（ ）
A. B. C. D.
9.关于电场中电荷的电势能的大小，下列说法正确的是（ ）
A. 在电场强度越大的地方，电荷的电势能也越大
B. 正电荷沿电场线方向移动，电势能一定增大
C. 负电荷沿电场线方向移动，电势能一定增大
D. 正电荷沿电场线方向移动，电势能一定减小
10在光滑绝缘的水平面上固定有一点电荷，A、B是该点电荷场中一条电场线上的两点，带负电的小球沿该电场线从A点运动到B点，其动能随位置变化的关系如图所示．设A、B两点的电势分别为φA、φB，小球在A、B两点的电势能分别为EpA、EpB，则关于点电荷的位置及电势、小球电势能大小的说法正确的是（ ）
A. 点电荷带正电在B点右侧
B. 点电荷带负电在B点右侧
C. 、
D. 、
11.如图所示，是一种通过测量电容器电容的变化来检测液面高低的仪器的原理图，电容器的两个极分别用导线接到指示器上，指示器可显示出电容的大小．下列关于该仪器的说法中正确的是（ ）
A. 该仪器中电容器的电极分别是芯柱和导电液
B. 芯柱外套的绝缘管越厚，该电容器的电容越大
C. 如果指示器显示出电容增大，说明容器中的液面升高了
D. 如果指示器显示出电容减小，说明容器中的液面升高了
12.如图所示，竖直平面内有水平向左的匀强电场E，M点与P点的连线垂直于电场线，M点与N在同一电场线上．两个完全相同的带等量正电荷的粒子，以大小相同的初速度v0分别从M点和N点沿竖直平面进入电场，M点的粒子与电场线成一定的夹角进入，N点的粒子垂直电场线进入，两粒子恰好都能经过P点，重力不计．在此过程中，下列说法正确的是（ ）
A. 两粒子到达P点的速度大小可能相等
B. 电场力对两粒子做功一定不相同
C. 两粒子到达P点时的电势能都比进入电场时小
D. 两粒子到达P点所需时间一定不相等
二、实验题探究题（本大题共2小题，共18.0分。每空2分。）
13.电流表内阻Rg=120Ω，满偏电流Ig=3mA，要把它改装成量程为 6V的电压表，应___ ____（填：并联或串联）一个电阻R1=__________Ω的电阻;要把它改装成量程为3A的电流表，应并联一个电阻R2=__________Ω的电阻。
14.如右图所示，A，B，C是多用电表在进行不同测量时转换开关分别指示的位置，D是多用电表表盘指针在测量时的偏转位置。
（1）若用A档测量，指针偏转如D，则测量值为________Ω；
（2）若用B档测量，指针偏转如D，则测量值为________mA；
（3）若用C档测量，指针偏转如D，则测量值为________V。
（4）用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：
a.将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×10”；
b.调节___________旋钮，让指针指在右端零位置上；
c.把红黑表笔分别与金属丝的两端相接，发现指针偏转角度太大，此时要把选择开关拔至 _________档，然后直接测量。此操作有错误，请指出：_____________________
三、计算题（本大题共4小题，共34.0分）
15.（8分）如图所示，匀强电场中有a、b、c三点，ab＝5 cm，bc＝12 cm，其中ab沿电场方向，bc与电场方向成60°夹角，将电荷量q＝+4×10－8C的电荷从a移到b，电场力做功为W1＝+1．2×10－7J，求：
（1）a、b两点之间电势差Uab；
（2）匀强电场的电场强度E的大小和方向；
（3）将电荷从b点移动到c点，电场力做的功W2．
16.（8分）如图所示为电动机提升重物的装置，电动机线圈电阻r=1Ω，电动机两端电压为UM=5V，电路中的电流为I=1A，重物A重G=20N．不计摩擦力，求：
（1）电动机线圈电阻上消耗的热功率PQ；
（2）输出功率P；
（3）在t=10s内，可以把重物A匀速提升多高?
17.（8分） 如图所示，在倾角为α的光滑斜面上，放置一通有电流为I，长为L，质量为m的导体棒，重力加速度为g，试问：
(1)欲使棒静止在斜面上，外加匀强磁场的磁感应强度的最小值B1和方向。
(2)欲使棒静止在斜面上且对斜面无压力，则外加磁场的磁感应强度B2的大小和方向。
18（10分）如图所示，圆形区域半径为R，圆心在O点，区域中有方向垂直纸面向外的匀强磁场，磁感应强度大小为B，电子在电子枪中经电场加速后沿AO方向垂直进入磁场，荧光屏PQ平行于AO，O点到PQ的距离为2R，已知电子电荷量大小为e，质量为m，忽略电子加速前的初动能及电子间的相互作用。在下列情况中，保持加速电压的大小不变，求：
（1）若电子进入磁场后从M点射出并垂直打在荧光屏PQ上的N点，求电子进入磁场时速度大小v和电子枪的加速电压U;
（2）若仅将磁感应强度的大小变为B′，电子飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B′大小;
（3）若保持电子枪与AO平行，将电子枪在纸面内向下平移至距AO为处，问电子打在荧光屏上的点位于N点的左侧还是右侧？求该点距N点的距离x.。
2020学年上学期第二次月考物理答案和解析
1.D 2.B 3.D 4.C 5.D 6.B 7.D 8.B
9.CD 10.AC 11.AC 12.BD
13.串联 1880Ω 0.12Ω
14.【（1）3000（2）5.0（3）25
（4）b. 欧姆调零 c. ×1 红黑表笔短接，欧姆调零后才能再测量
15.解：（1）设a、b两点的电势差为Uab：；得出：Uab=3V；
即：a、b两点之间电势差Uab为3V；
（2）由于电荷从a到b电场力做正功，故电场强度E的方向向右；
由得：E=60V/m；即：匀强电场的电场强度E的大小为60V/m，方向向右；
（3）电场力做功W2=qExbccos60°；解出：W2=1.44×10-7J；
16.解：（1）电动机线圈电阻上消耗的热功率为：P热=I2r=12×1W=1W．（2分）
（ 2）电动机的输入功率为：P入=IU=1×5W=5W （2分）
输出功率为：P出=P入-PQ=5W-1W=4W；（2分）
(3)电动机的输出功率用来提升重物在10s内，有：P出t=mgh．解得：h ==m=2m．(2分)
17. 解析：(1)由于棒在斜面上处于静止状态，故受力平衡。但由平衡条件知：斜面弹力与安培力的合力必与重力mg等大、反向，故当安培力方向与弹力方向垂直即沿斜面向上时，安培力最小Fmin＝mgsin α，所以B＝，由左手定则知：B的方向应垂直斜面向上。（4分）
(2)棒静止在斜面上，又对斜面无压力，则棒只受两个力作用，即竖直向下的重力mg和安培力F的作用，由平衡条件知F＝mg，且安培力F竖直向上，所以有BIl＝mg，故B＝，由左手定则知B的方向水平向左。（4分）
答案：(1) 方向垂直斜面向上
(2) 方向水平向左
18.解：（1）电子在磁场中，洛伦兹力提供圆周运动的向心力
（1分）
电子轨迹如图甲所示，由几何关系得
r=R （1分）故 （1分）
电子在电子枪中，由动能定理得
（1分）得 （1分）
（2）改变磁场大小后，由几何关系得
即 （1分）
电子在磁场中， （1分）可得 （1分）
（3）电子在磁场中运动的半径r=R，故平行于AO射入磁场的电子都将经过M点后打在荧光屏上。从与AO相距 的C点射入磁场的电子打在荧光屏上的G点，G点位于N点的左侧 （1分）
其轨迹如图乙所示，由几何关系得α=60°
。 （1分）
